Предупреждающие и запрещающие плакаты и знаки электробезопасности относятся к электрозащитным средствам. Их форма и содержание регламентированы ГОСТами. Узнайте о правилах их применения, скачайте образцы.
Применение знаков и плакатов по электробезопасности
Цель плаката по электробезопасности – предупредить об опасности поражения электрическим током, которое может произойти по неосторожности при обращении с токоведущими частями или из-за ошибочного включения оборудования или подачи напряжения.
Знаки электробезопасности (ЭБ) всегда стационарные, с определенным постоянным местом размещения. Металлические применяются вдали от токоведущего оборудования, чаще же они выполняются из электроизоляционных составов, наносятся краской или пленкой.
Безопасность при эксплуатации электроустановокПри эксплуатации электроустановок используйте базу рекомендаций и информационно-справочных материалов, которую собрали эксперты Системы Промбезопасность. Сможете обеспечить соблюдение требований законодательства и безопасность персонала. Скачивайте готовые образцы документов. Все материалы доступны в бесплатном демодоступе.
Взять бесплатный демодоступ и использовать базу знаний
На какие виды делятся знаки и плакаты по электробезопасности
Плакаты по ЭБ – важный, наглядный, доходчивый компонент системы охраны труда. Они несут запретительные, указывающие, предостерегающие, предписывающие функции.
Их следует располагать на каждом объекте электроснабжения, относящемся к конкретному предприятию, и использовать при организации всевозможных восстановительных или регламентных работ на электросетях и линиях. Плакаты могут быть постоянными и переносными.
ГОСТ
ГОСТ ССБТ Р 12.4.026-2001 «Цвета сигнальные, знаки безопасности и разметка сигнальная» утратил свою силу 1 марта 2017 года. Ему на смену приказом Росстандарта от 10.06.2016 № 614-ст был принят ГОСТ 12.4.026-2015, который устанавливает требования к внешнему виду, а также содержанию защитных средств.
Знаки по электробезопасности по ГОСТ 12.4.026-2015:
|
Знак |
Что означает (кликните, чтобы скачать в хорошем разрешении) |
Где разместить |
|---|---|---|
 |
В местах расположения электрооборудования, складах и других местах, где нельзя применять воду при тушении горения или пожара |
|
 |
На поверхности корпусов, щитов и т. п., где есть возможность поражения электрическим током |
|
 |
В местах других опасностей, для которых нужно установить запрет на действия. Используйте знак вместе с поясняющей надписью или с дополнительным знаком безопасности с поясняющей надписью |
|
 |
На опорах линий электропередачи, электрооборудовании и приборах, дверцах силовых щитков, на электротехнических панелях и шкафах, а также на ограждениях токоведущих частей оборудования, механизмов, приборов |
|
 |
В местах прочих опасностей, о которых нужно предупредить. Используйте знак с дополнительным плакатом с поясняющей надписью |
|
 |
На дверях помещений, оборудовании, приборах и в других местах, где действуют электромагнитные поля |
|
 |
На рабочих местах и участках работ, где требуется защита рук от воздействия вредных или агрессивных сред, защита от возможного поражения электрическим током |
|
 |
В местах прочих опасностей, где необходимо сообщить работникам о действиях, которые они должны выполнить. Используйте знак вместе с поясняющей надписью на дополнительном знаке безопасности |
|
 |
На рабочих местах и оборудовании, где требуется отключение от электросети при наладке или остановке электрооборудования |
|
 |
На рабочих местах и оборудовании при проведении ремонтных или пусконаладочных работ |
Инструкция по применению и испытанию средств защиты, используемых в электроустановках, утвержденная Приказом Минэнерго России от 30.06.2003 г. No 261 (СО 153-34.03.603-2003), утратила свою силу в соответствии с приказом Минэнерго от 01.12.2023 № 1105. Она содержала классификацию, нормы, методики применения средств защиты. Приложение 9 к Инструкции определяло знаки и плакаты как СИЗ в виде графического цветного изображения с возможной поясняющей надписью. Замещающий документ пока не выпустили.
Плакаты по электробезопасности:
|
Плакат |
Кликните, чтобы скачать в хорошем разрешении |
В каких случаях использовать |
|---|---|---|
 |
Для запрещения подачи напряжения на рабочее место |
|
 |
Для запрещения подачи напряжения на линию, на которой работают люди |
|
 |
Для предупреждения об опасности воздействия электрического поля на персонал и запрещения передвижения без средств защиты |
|
 |
Для запрещения повторного ручного включения выключателей ВЛ после их автоматического отключения без согласования с производителем работ |
|
 |
Для предупреждения об опасности поражения электрическим током |
|
 |
Для предупреждения об опасности поражения электрическим током |
|
 |
Для предупреждения об опасности поражения электрическим током при проведении испытаний повышенным напряжением |
|
 |
Для предупреждения об опасности подъема по конструкциям, при котором возможно приближение к токоведущим частям, находящимся под напряжением |
|
 |
Для указания рабочего места |
|
 |
Для указания безопасного пути подъема к рабочему месту, расположенному на высоте |
|
 |
Для указания о недопустимости подачи напряжения на заземленный участок электроустановки |
ГОСТ 12.4.026-2015 дает четкие требования к сигнальным расцветкам, конфигурации, пропорциям, размещению. Инструкция определяет порядок применения и размещения. Если на предприятии еще используются знаки по старому ГОСТ 12.4.026-76, по мере прихода в негодность они подлежат замене на новые по актуальным стандартам.
Раньше специалист по ОТ мог получить группу по электробезопасности только в Ростехнадзоре, но правила изменили. Разберетесь, как и где теперь получать группу, какие компетенции и полномочия понадобятся, чтобы исполнять обязанности по электробезопасности. Узнаете также, для чего специалисту по ОТ IV группа и может ли он быть членом комиссии по проверке знаний. Чтобы в спорных ситуациях обосновать свою позицию коллегам, сохраните разъяснения Ростехнадзора и Минэнерго из статьи.

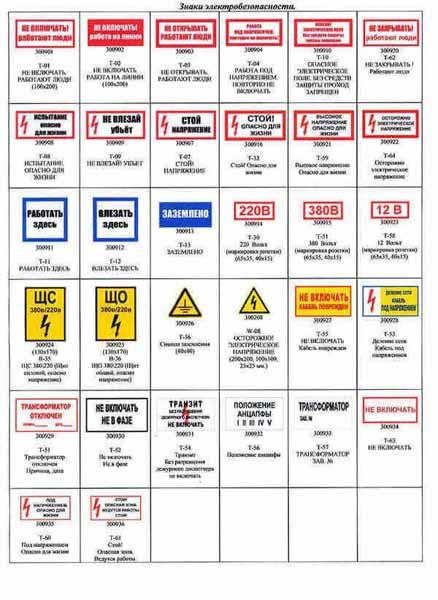

Полный перечень плакатов и знаков по ЭБ представлен в Типовом положении о кабинете охраны труда в организациях электроэнергетики РД 153-34.0-03.107-2001.
Все знаки и плакаты являются электрозащитными средствами, а их размещение в необходимых местах входит в комплекс мероприятий по охране труда.
Электрозащитные средства, используемые в электроустановках, делятся на несколько типов – по содержанию и назначению. Рассмотрим их подробнее.
Запрещающие знаки и плакаты по электробезопасности
Такой тип применяется для четкого, строгого запрета каких-либо работ без СИЗ. Также к сюда относятся те, на которых содержатся напоминания о недопустимости тех или иных действий с коммутационной аппаратурой, в результате которых может произойти незапланированная подача напряжения.
Примеры
"Не включать – работают люди" используется там, где ошибочное включение коммутационного аппарата повлечет подачу электрического тока в производственную зону, в которой работает персонал. Это могут быть разнообразные рубильники, ключи управления и т.д.
"Не включать – работа на линии". Эта информация размещается на всевозможных штурвалах приводов линейных выключателей или разъединителей.
Как видим, все запрещающие плакаты призваны в первую очередь защитить жизнь и здоровье людей.
Предупреждающие знаки и плакаты по электробезопасности
Не несут запрет, но должны предотвратить опасность: они размещаются поблизости от токоведущих частей под высоким напряжением.
Примеры
Знак безопасности "Стой, напряжение" может наноситься на железобетонные опоры высоковольтных линий, ограждения открытых распределительных установок из бетонных плит. Если знак сигнализирует о токе свыше 1000 В, его размещают на наружных дверях и ограждениях, о токе меньше 1000 В – на дверях щитов и сборок.
Предписывающие
Данные средства используются, чтобы проинформировать о тех или иных конкретных действиях. Пример – надпись "Заземлено".
Этот переносной плакат размещается на разъединителях, чтобы сообщить о недопустимости подачи напряжения на заземленное оборудование.
Указательные плакаты по электробезопасности
Такому знаку отведена роль, в основном, информирующая. Он используется для обозначения разнообразных объектов, устройств, сооружений, а также подходов к ним.
Примеры
Табличка "Работать здесь" относится к переносным, размещается на месте проведения работ (в распределительном устройстве закрытого типа, на открытой двери камеры или сетке ограждения, на оборудовании – выключателе, трансформаторе и т.п.).
"Влезать здесь" – также переносной, вывешивается рядом с местом регламентированного подъема персонала к рабочей зоне.
-
Наряд-допуск для работы в электроустановках
-
Правила по охране труда при эксплуатации электроустановок
Где должны располагаться таблички по электробезопасности
Знаки могут производиться в виде табличек из диэлектрического пластика либо металла. В последнем случае они не могут использоваться рядом с открытыми токоведущими частями. Также может применяться наклейка на основу.
Месторасположение определяется назначением сигналов, которые они подают. Кроме того, выбрать место помогут результаты проведенной на предприятии спецоценки условий труда, в рамках которой идентифицируют потенциально опасные и вредные производственные факторы, в том числе по электробезопасности, на рабочих местах и опасных зонах на предприятии.
Таблички электробезопасности должны располагаться так, чтобы их было хорошо видно, на достаточной высоте. При необходимости на таблички подается освещение. Разумеется, изображение должно быть устойчивым как к условиям места размещения, так и к погодным. Недопустимо, чтобы цветовая сигнальная система искажалась. Имеет значение расстояние до места опасности: таблички часто размещаются как на наружных дверях или оградах, так и непосредственно на оборудовании.
